Verwendungszweck

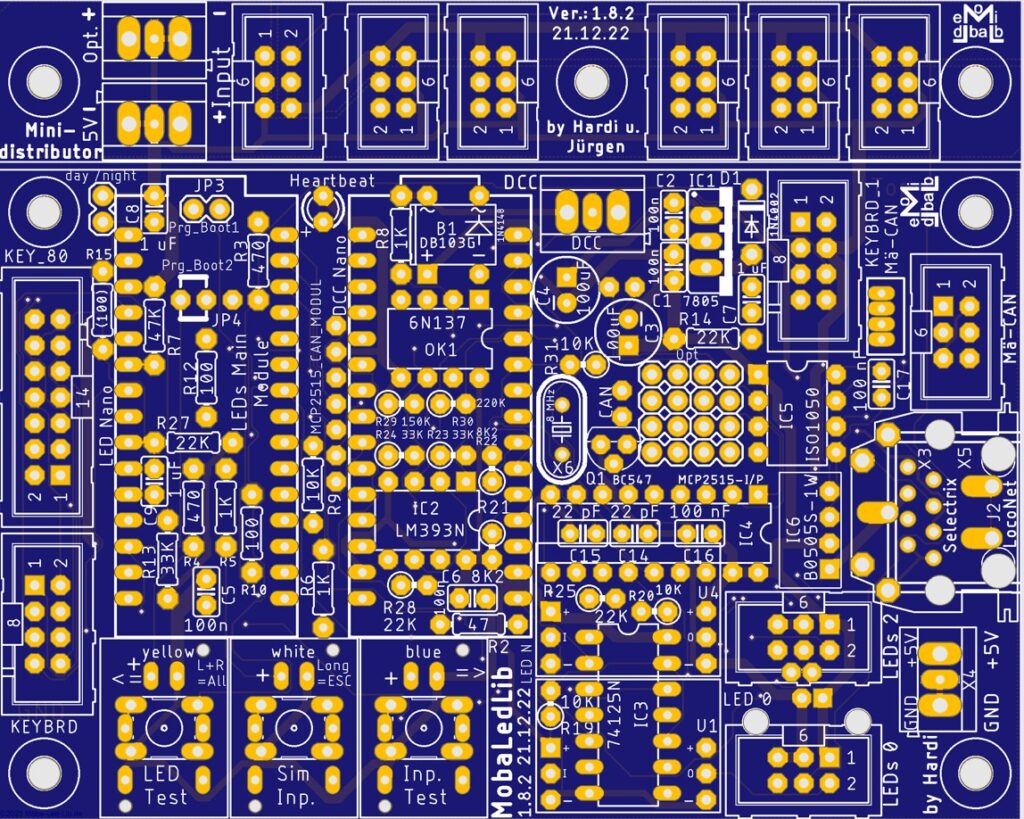

Die Adapterplatine benötigt man, um den ESP32 mit der Hauptplatine 101 (1.8.2) zu verbinden.
Der ESP32 ersetzt dabei beide Arduino Nanos (LED-Arduino und DCC-Arduino).

LED-Bus-Platine

Die LED-Bus-Platine benötigt man, um die Kanäle 2 bis 6 (ESP32-30pin) bzw. 7 (ESP32-38pin) verwenden zu können.
Die Kanäle #0, #1 und #2 (mit modifizierter PIN-Reihenfolge) werden auch mit installierter Adapterplatine an den bekannten Wannensteckern der Hauptplatine ausgegeben (LEDs/Taster/CAN).

Link zu der Bauanleitung: MobaLedLib-Wiki

Die Farbe der Platine kann vom Bild abweichen.
