Beschreibung
Bauteile für die Bestückung der Platine 221
Der Satz umfasst die folgenden Bauteile, die Anleitung bekommt ihr hier!

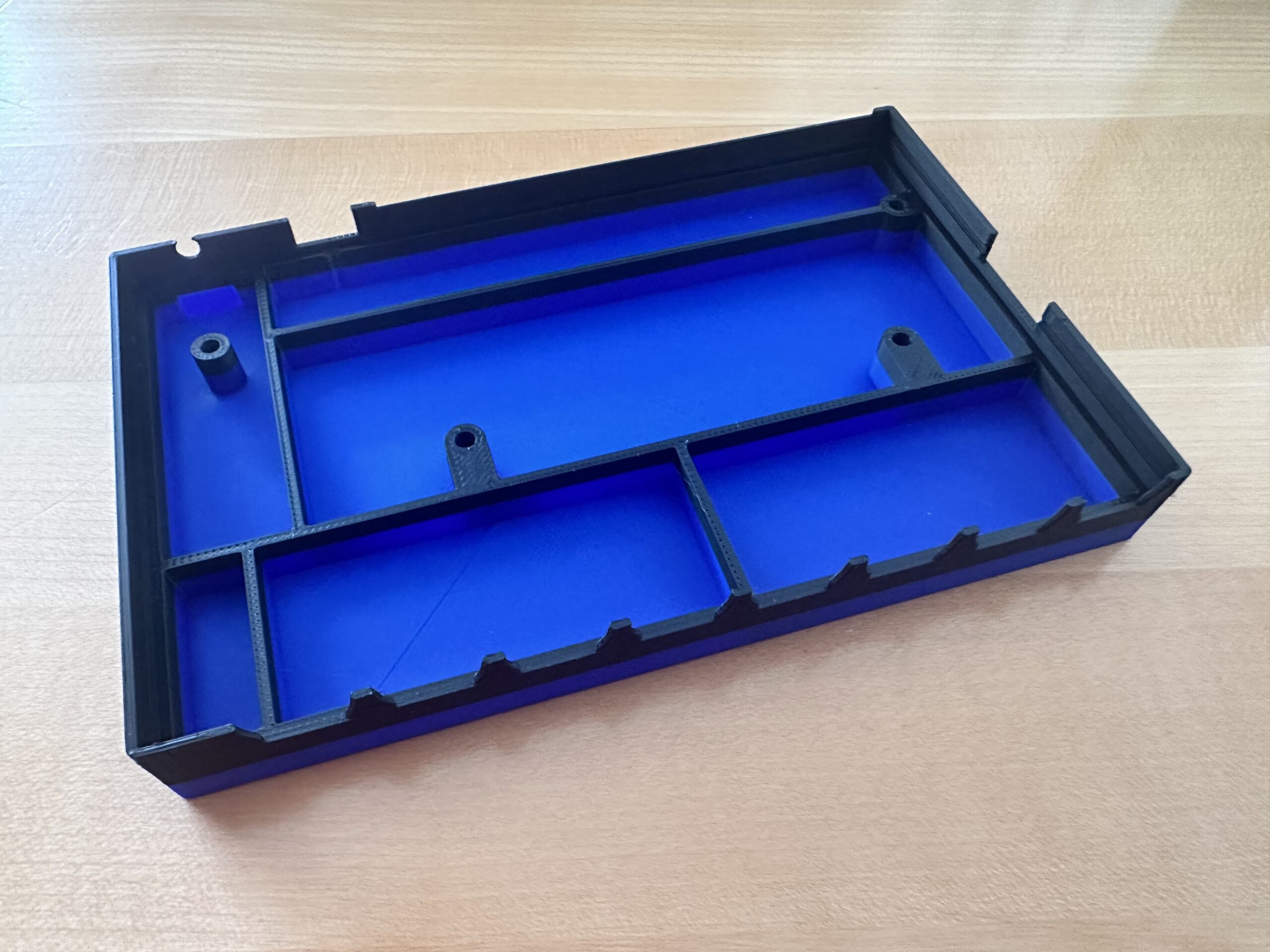

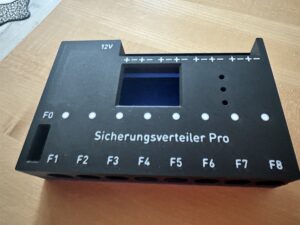

Damit die Sicherungshalter später auch in das Gehäuse passen, wird folgende Löthilfe empfohlen.
| Anzahl | Bezeichnung | Beschreibung | Bemerkung |
| 1 | Anschluss für externes Display | R-RJ45 R08P-B000 | |
| 2 | Anschluss für Arduino | Buchsenleiste 15pol. 1Reihig RM2.54 | |
| 1 | Anschluss für internes Display | Buchsenleiste 8pol. 1Reihig RM2.54 | |
| 1 | Anschluss für internes Display | Buchsenleiste 4pol. 1Reihig RM2.54 | |
| 1 | Halter für Display | 4pol. Stiftleiste RM2.54 | |
| 1 | Jumper 5V/12V | 3pol. Stiftleiste RM2.54 | |
| 1 | Jumper 5V/12V | Jumper grün | Blau in 12V Version |
| 3 | Taster Vor, Bestätigen, Zurück | Push Button Switch 6*6*20mm | |
| 1 | Anschluss für externe Taster | Wannen-Steckerleiste 6-pol. gerade | |
| 2 | Anschluss für externe Taster | Pfostenverbinder 6-pol | |
| 1 | Gesamtsicherung | Auto Sicherungshalter Standard | |
| 1 | Gesamtsicherung | Auto Sicherung 10A | |
| 1 | Trimmer für Display Helligkeit | Präzisionspotentiometer 3362W 1KOhm | |
| 8 | Einzelsicherung | Sicherungshalter PTF-50 | |
| 8 | Einzelsicherung | Sicherung 5×20 2A | |
| 5 | Stromeingang und -ausgänge | Anschlussklemme KF142R-5.08 4-fach | |
| 1 | Stromeinspeisung alternativ | Buchse 10A | |
| 8 | Brücke für 78L05 | Metallschicht-Widerstand 0 Ohm | nur 5V Version |
| 8 | 5V Versorgung für 12V Version | Spannungsregler 78L05 | nur in 12V Version |
| 1 | 5V Versorgung für 12V Version | Linearregler L7805 | nur in 12V Versio |
