Beschreibung

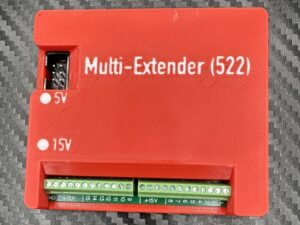

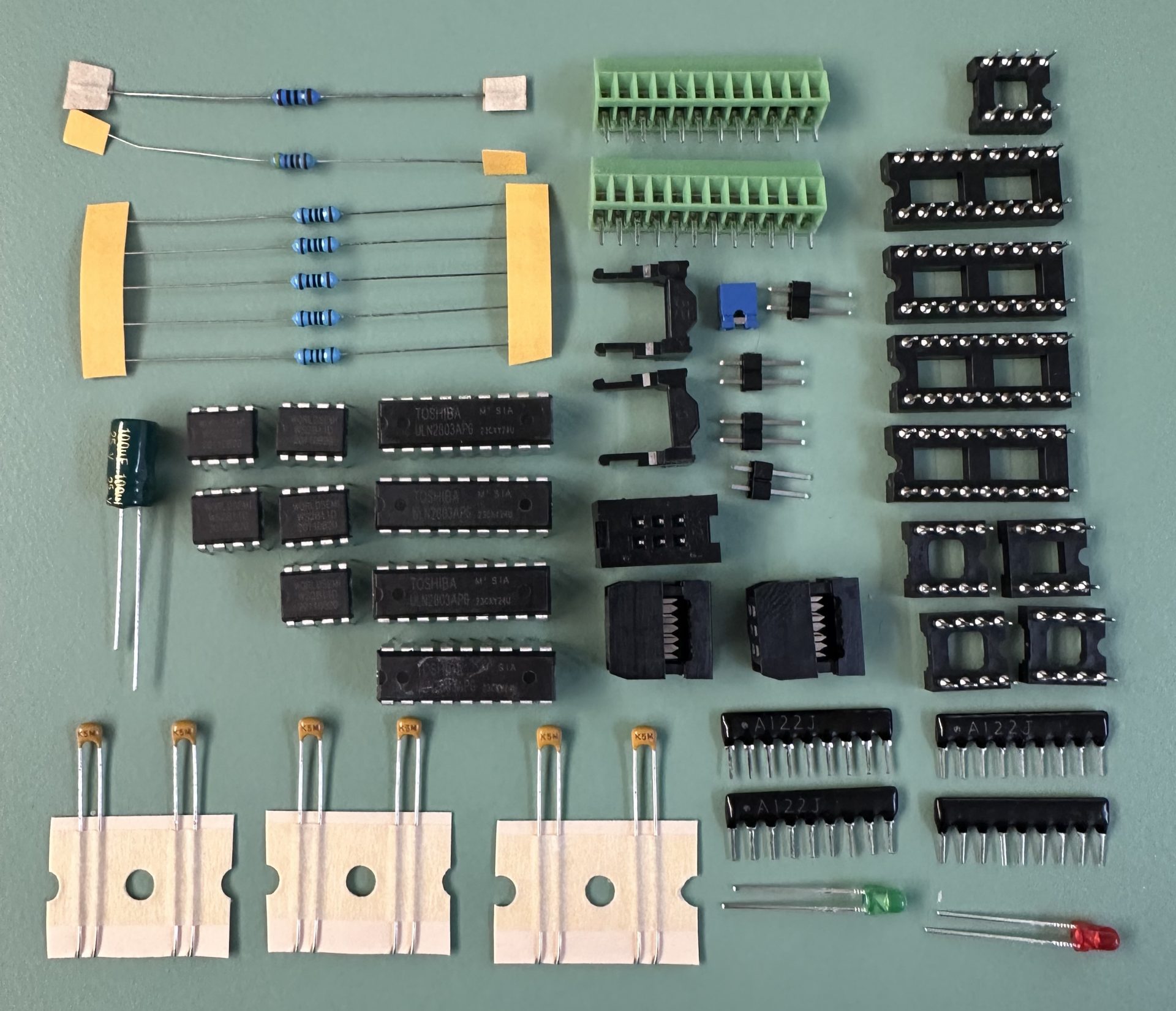

Bauteile für die Bestückung der Platine 522
Der Satz umfasst die folgenden 48 Bauteile bzw. 33 Bauteile bei Verwendung einer SMD bestückten Platine.
| Anzahl | Bezeichnung | Beschreibung |
| 2 | J2, J3 | Anschlussklemme, 12-pol, Ø 1,3 mm, RM 2,54 |
| 1 | C2 | Elektrolytkondensator, 100µF, 25V |
| 4 | U6, U7, U8, U9 | IC-Sockel, 18-polig, superflach, gedreht |
| 5 | U1, U2, U3, U4, U5 | IC-Sockel, 8-polig, superflach, gedreht (entfällt bei Verwendung einer SMD teilbestückten Platine) |
| 1 | J4, J5, J6, J7 | Kurzschlussbrücke, blau, RM 2,54 (Terminierung, je nach Bestückung von U1, U2, U3, U4, U5) (entfällt bei Verwendung einer SMD teilbestückten Platine) |
| 1 | D1 | LED 3 mm, grün |
| 1 | D2 | LED, 3mm, rot |
| 2 | Pfostenverbinder 6pol. | |
| 4 | J4, J5, J6, J7 | Stiftleisten 2,54 mm, 1X02, gerade, sw (entfällt bei Verwendung einer SMD teilbestückten Platine) |
| 4 | U6, U7, U8, U9 | ULN2803A |
| 6 | C1, C3, C4, C5, C6, C7 | Vielschicht-Kerko 100 nF, 50/100 V, Z5U 20%, RM 2,5 |
| 1 | J1 | Wannenstecker, 6-polig, gerade |
| 4 | RN1, RN2, RN3, Rn4 | Widerstand Array 8×1,2K |
| 1 | R1 | Widerstand, Metallschicht, 150 Ohm, 0207, 0,6 W, 1% (Footprint auf Platine falsch) |
| 5 | R3, R4, R5, R6, R7 | Widerstand, Metallschicht, 100 Ohm, 0207, 0,6 W, 1% |
| 1 | R2 | Widerstand, Metallschicht, 4,7 kOhm, 0207, 0,6 W, 1% (Footprint auf Platine falsch) |
| 5 | U1, U2, U3, U4, U5 | WS2811 in Bauform DIP (entfällt bei Verwendung einer SMD teilbestückten Platine) |
